Ⅰ. FUNÇÃO PRINCIPAL: SINAL "ESTAÇÃO DE RELÉ" E "ESTAÇÃO DE TRANSFERÊNCIA"
O papel central das torres de comunicação é resolver os problemas de cobertura limitada de sinal sem fio e perda de transmissão.
Os sinais sem fio (como sinais de telefones celulares) viajam por meio de ondas eletromagnéticas, mas são limitados pela curvatura da Terra, pelos obstáculos (edifícios, terreno) e pela atenuação inerente, resultando em uma curta distância de propagação (normalmente de 1 a 5 quilômetros).
As torres de comunicação elevam os equipamentos de transmissão e recepção de sinais (normalmente dezenas a centenas de metros de altura) para reduzir a obstrução e expandir a cobertura do sinal. Equipamentos-de alta potência também são usados para aumentar a intensidade do sinal e compensar a perda de transmissão.
II. PRINCIPAIS COMPONENTES E PRINCÍPIOS OPERACIONAIS
A própria torre de comunicação é uma estrutura de suporte. É o equipamento da estação base e o sistema de antena instalados na torre que realmente realizam a função de comunicação. Esses componentes principais incluem o seguinte:
1. Antena (Sistema de Antena)
Antena Transmissora: Converte os sinais elétricos emitidos pelo equipamento da estação base em ondas eletromagnéticas, transmitindo-os para a área de cobertura (como sinais de telefonia móvel e ondas milimétricas 5G).
Antena receptora: Captura ondas eletromagnéticas enviadas por dispositivos terminais (como telefones celulares), converte-as em sinais elétricos e transmite-as à estação base para processamento.
As antenas são normalmente direcionais (por exemplo, as antenas direcionais cobrem uma área específica, enquanto as antenas omnidirecionais cobrem 360 graus). Seu alcance de cobertura é controlado ajustando seu ângulo e ganho.
2. Estação Base (Centro de Processamento de Sinais)
Os equipamentos da estação base (como BBU e RRU), instalados na sala de equipamentos abaixo ou na torre, são o núcleo do processamento de sinal:
Processamento de Sinal de Recebimento: Filtra, amplifica e demodula os sinais elétricos transmitidos pela antena para extrair as informações enviadas pelo terminal (como voz e dados).
Processamento de Sinal de Transmissão: Codifica, modula e amplifica as informações a serem transmitidas ao terminal (como dados de outros telefones celulares ou da internet), converte-as em ondas eletromagnéticas e transmite-as através da antena. As estações base também lidam com funções de gerenciamento, como controle de acesso (como verificação de identidades de telefones celulares) e alocação de canais (evitando interferência de sinal).
3. Link de transmissão (conectando à rede principal)
As torres de comunicação são conectadas à rede central de comunicações por meio de links com fio (fibra óptica, cabo) ou sem fio (microondas).
As comunicações entre terminais (por exemplo, uma chamada do telefone A para o telefone B) requerem um caminho do terminal para a estação base, para a rede central, para outra estação base e para outro terminal. O link de transmissão de uma torre de comunicação serve como “ponte” conectando a estação base e a rede central.
Ⅲ. PROCESSO COMPLETO DE TRANSMISSÃO DE SINAL (USANDO UMA CHAMADA MÓVEL COMO EXEMPLO)
Transmissão por telefone celular: quando um usuário fala, o telefone converte o som em um sinal elétrico, modula-o e transmite-o como ondas eletromagnéticas através de sua antena.
Recepção da Torre de Comunicação: A antena receptora da torre captura as ondas eletromagnéticas, converte-as em sinais elétricos e as transmite para a estação base.
Processamento e encaminhamento da estação base: A estação base demodula o sinal, extrai as informações de voz e as envia para a rede central por meio de um link de transmissão.
Roteamento da rede principal: Com base no número de destino, a rede principal roteia o sinal para a estação base na área onde o telefone de destino está localizado. A estação base alvo transmite sinais: As torres de comunicação na área alvo modulam o sinal em ondas eletromagnéticas e o transmitem através de uma antena transmissora.
Sinais de recepção do celular alvo: O celular alvo recebe as ondas eletromagnéticas, converte-as em som e completa a chamada.
4. PersonagemIV. CARACTERÍSTICAS DOS DIFERENTES TIPOS DE TORRES DE COMUNICAÇÃO

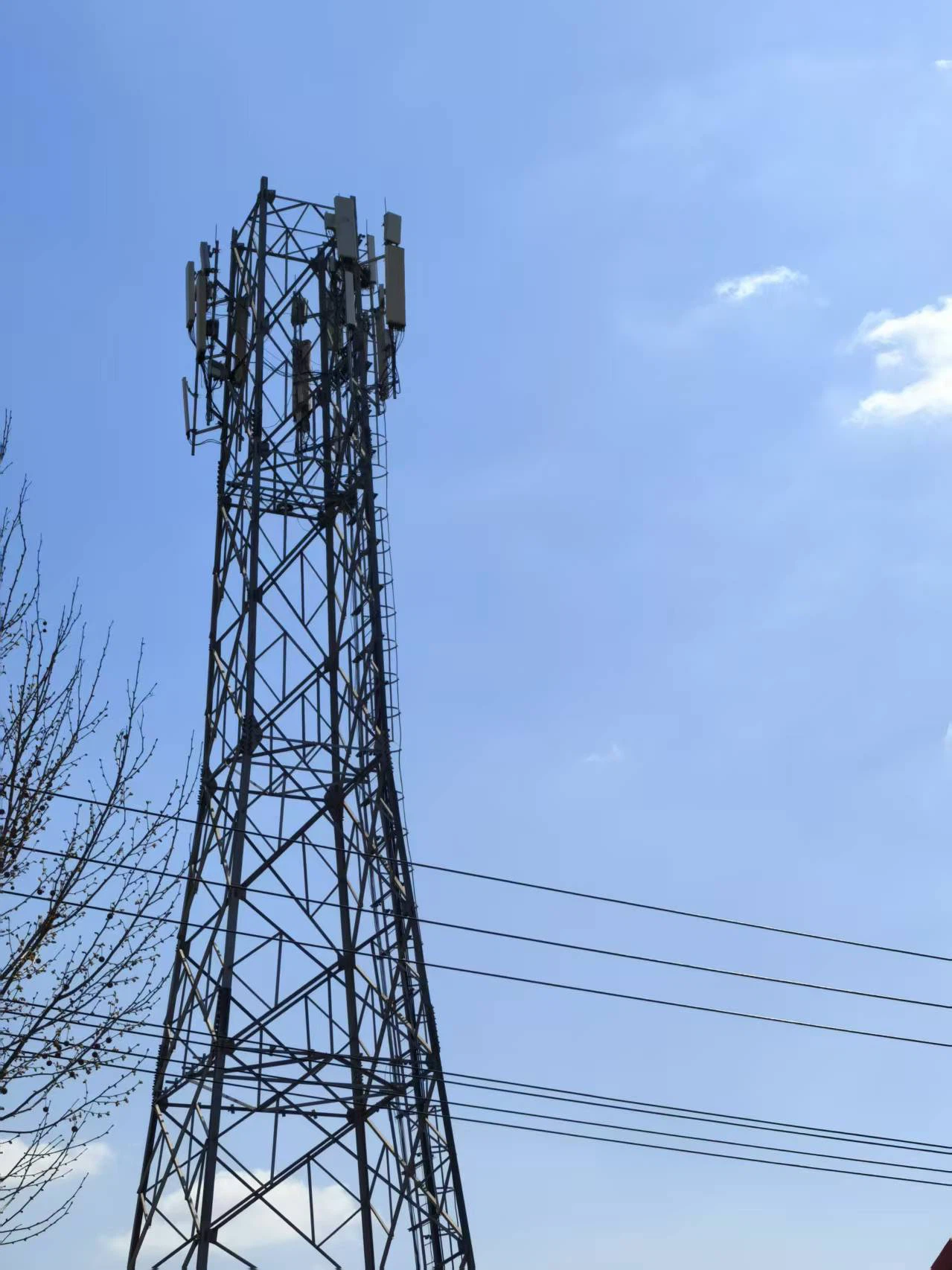

Torres de Estação Base Macro: Altas em altura (30-100 metros), com amplo alcance de cobertura (1-5 quilômetros), são usadas para cobertura em larga escala em áreas urbanas e suburbanas.
Micro/Pequenas Torres de Estação Base: Baixas alturas (menos de 10 metros), com um alcance de cobertura estreito (várias centenas de metros), são usadas para preencher pontos cegos em áreas urbanas densamente povoadas e áreas internas (como shopping centers e porões).
Torres Especiais: Estas torres, como postes de telhado (aproveitando a altura do edifício) e estações base de postes de iluminação pública (camufladas para se misturarem com o ambiente), adaptam-se a diferentes terrenos e requisitos estéticos.
Resumo
As torres de comunicação conseguem transmissão de sinais sem fio de longa distância e comunicação entre dispositivos por meio da operação coordenada de "antenas elevadas para cobertura estendida, processamento de sinal de estação base e conexão de link com a rede principal". Eles servem como “nós nervosos” da rede de comunicação móvel, e seu número e layout impactam diretamente a qualidade da cobertura do sinal (como intensidade do sinal, velocidade da rede e estabilidade da chamada). Com o desenvolvimento do 5G e da Internet das Coisas, as torres de comunicação também estão se atualizando para a "integração-de múltiplas redes" (suportando simultaneamente 2G/3G/4G/5G) e a "inteligência" (ajustando dinamicamente a cobertura e a potência).
